产品简介

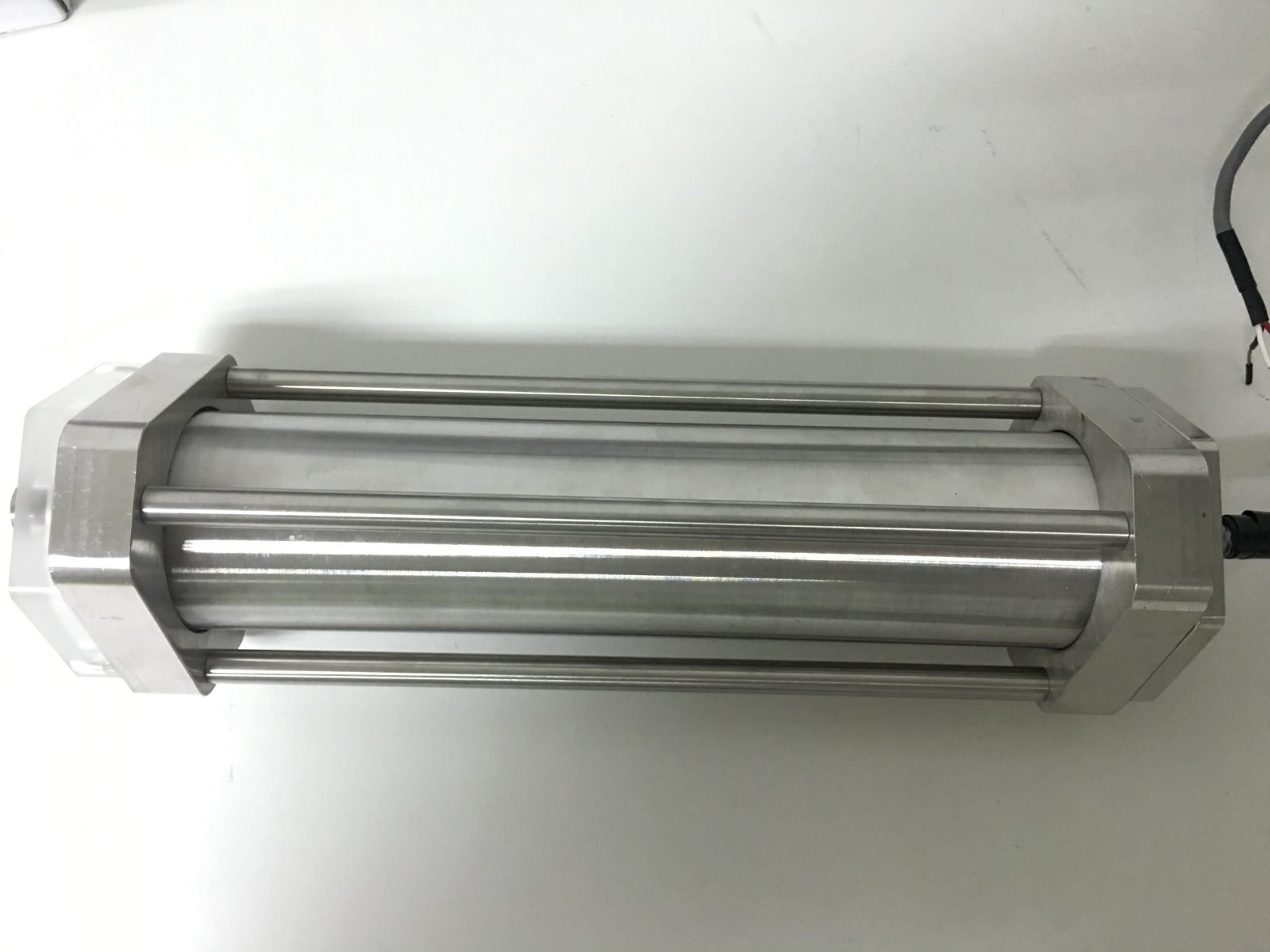

20米长光程气体紧凑型吸收池-光纤耦合型
产品说明
长光程气体吸收池应用于多种谱分析检测。主采具有优良学稳定性的赫里克特气室（特气室（ Herriot Gas Cell），辅助与高稳定性的光学封装结构，主要由气室腔体、 凹面反射镜），辅助与高稳定性的光学封装结构，标准光纤接头、功率探气体进出口以及防震底座等组成。独特的悬浮路设计，具有优异的震动和温度稳定性，可以在各种复杂环境中工作非常适合气体线实时检测。具备超低系统噪声，可应用于痕量气体分析。
产品特点
光纤信号输入、探测器电出
气室结构稳定抗震动，外部挤压对环境温度变化不敏感
光纤准直器和探测接成在气室中，无需路调节操作简单
气室体积小、结构紧凑便于携带
有效光程长，噪声小
应用领域
超高精度气体检测仪表
TDLAS抽取式分析
性能指标
有效光程 | 20m |
**光束直径 | 1.48mm |
气体容积 | 571mL |
外围尺寸 | 295.4mm*82.9mm*92.53mm |
镜片镀层 | AR 介质膜（>99.8%) |
波长范围 | 1510~1650mn |
主体材料 | 304不锈钢以及高硼硅玻璃 |
气体接口 | Φ6快速插头 |
插损 | <2dB |
回波 | >60dB |
产品总重 | 2688g |
探测器参数以及结构
在连接探测器时应注意静电防护并保证工作区间内操，避免损毁。具体参数如下表
Parameter | Symbol | Value | Unit |
正向电流 | If | 10 | mA |
反向电压 | Vr | 30 | V |
反向电流 | Ir | 1 | mA |
响应度 | Re(VR=5V，入=1550nm) | 0.9 | mA/mW |
暗电流 | ID(Vr=5V) | 1 | nA |
响应时间 | Tr(RL=50Ω ， 0V) | 0.5 | ns |
反向击穿电压 | Vbr(Ir = 10 μ A) | 30 | V |
饱和光功率 | Ps(Vr=5V) | 6 | mW |
工作电压 | Vr | 0-10 | V |
机械规格：
