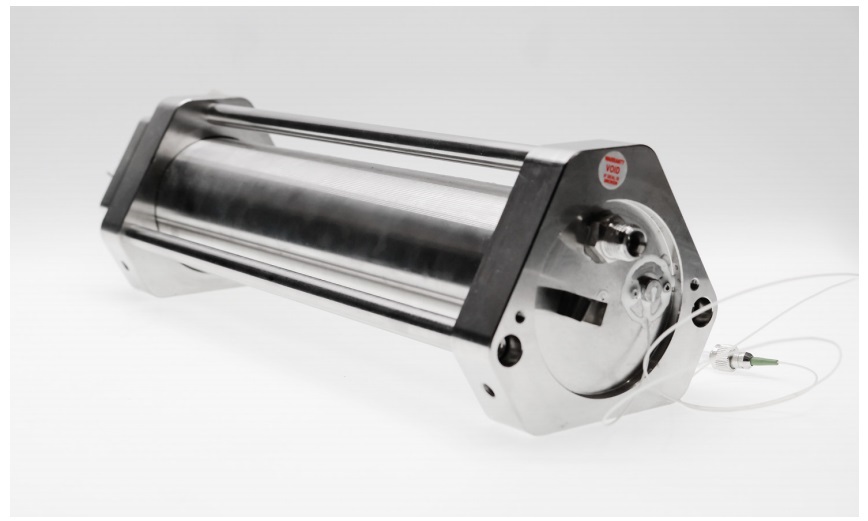

20米长光程中红外气体吸收池
产品描述:
20米长光程气体吸收池可应用于光谱分析检测,主要采用了Herriot气室结构,还 有稳定的光学封装结构,主要是气室腔体,凹面反射镜,标准光纤接头,防震底座和 气体进出口。独特的悬浮路设计,可以保证气室的震动和温度稳定性,在各种复杂环 境中可以对气体吸收线实时监测。具备超低系统噪声,方便于痕量气体分析。
产品特点:
光纤信号输入,探测器射频输出
气室结构稳定,可有效防止震动和温度影响
气体结构紧凑,体积小便于携带
结构体积较小
产品应用:
TDLAS 测量系统
超高精度气体检测仪表
使用气室测量CO2气体案例:
一、测试仪器连接及步骤
步骤:
1,安装2004nm激光器,激光器输出光纤连接20米长光程气室的一端光纤
2, 20米气室的另一端光纤接入探测器 用BNC转SMA线连接探测器和示波器 打开激光器,调节电流和温度,在示波器上看CO2分子的二次谐波吸收谱线
二、测试结果及分析验证: 我们通过调节激光器的电流和温度,使激光波长扫过CO2分子在2004nm左右的吸收峰, 测得二次谐波吸收谱线如下图所示:
为了验证是CO2分子的吸收我们查询了Hritral数据库的参数如下:
我们可以看到,数据库里和我们测得的示波器上的吸收峰正好对应,由此也验证了我们 示波器上的吸收谱就是CO2分子的吸收。
气室机械尺寸:
探测器尺寸:
订购信息:
PL-20-S3-AR6-FSA
光程:20:20米
材质:S3:SUS304
气体口直径:AR6:6mm
光纤及连接头:
FSA:SM2000,FC/APC
