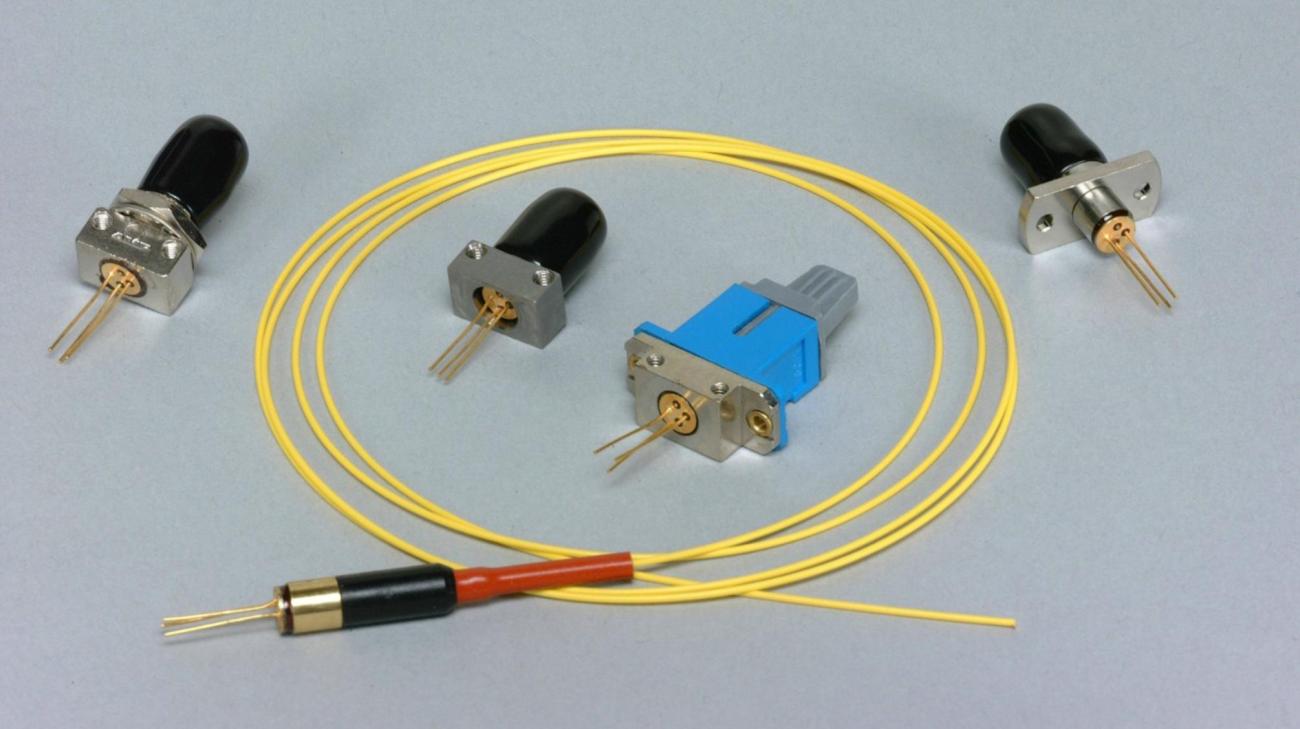

PDINCH300系列光纤耦合型/插拔式扩展型InGaAs探测器（扩展波长到2.6um）
Microphotons提供扩展型InGaAs PIN光电二极管，其设计旨在超出标准材料的工作波长范围的应用。 该扩展型光电二极管工作范围为1.0~2.6um，其**性能在1.6~2.5um之间。检测器具有直径为300um的有效面积，允许它们耦合到纤芯直径从3um~200um的光纤。
尾纤
器件可以采用与其有源区尺寸兼容的任何尺寸的光纤尾纤。尾纤的纤芯直径可以从3um到100um。 一米是标准长度，但可以指定任何长度或连接器终端。
接头
标准ST，FC和SC外壳有圆盘形和板式安装。这些插座可以优化用于单模和多模光纤。
性能特征：
ü 低噪声
ü 高灵敏度
ü 多个包装选项
ü 高可靠性
ü 截止波长2.6um
ü 宽带宽
ü 紧凑尺寸
ü 成本效益
性能参数：
参数 | Min | Max | Unit |
反向电压 | -- | 10 | V |
输出光功率 | -- | 5 | mW |
工作温度 | -40 | 85 | ℃ |
储存温度 | -40 | 85 | ℃ |
焊接温度（10s） | 250 | ℃ |
封装图：
引脚图：
订购信息：
产品型号 | 有效面积 （um） | 响应度 Min Typ | 电容 @ 0V 1MHz Min Typ | 暗电流 @ 0.5V （uA） Min Typ | 截止频率 @ 0V -3dB Min Typ | 并联电阻 @ 10mV （k?） Min Typ |
InGaAs (@ 0V bias， 1.7 to 2.3 microns， 25°C | ||||||
PDINCH300FC21-T-0 | 300 | 1.0 1.3 | 50 100 | 0.4 4.0 | 20 50 | 20 100 |
Pigtailed Receptacle
P DXXKAAAFCCB-O-V-M PDXXKAAACCCF-O-V
产品型号 XX | 产品 Code K | 有效面积 AAA | 光纤尺寸 F (μm) | 连接器 CC 仅尾纤 | 底座 CCC | 支架 B 仅尾纤 | 定位 O | 尾纤长度 M |
IN=InGaAs PIN | CH | 300=300microns | 1=9/125/900 | FC=FC/PC | FC1=Panel Mount | A=None | T | 10=10m |
2=50/125/900 | FA=FC/APC | FC2=Board Mount | B=102-10112 Panel | 03=3m | ||||
3=62.5/125/900 | SC=SC/PC | ST7=Low profile | C=102-10181 BdMt | 01=1m | ||||
4=100/140/900 | SA=SC/APC | ST8=High profile | D=102-10198 BdMt | .5=0.5m | ||||
9= customer supplied A=200/240/900 | ST=ST/PC | SM1=SMA Board Mount | W=Bracket Shipped Sep-arately | .1=0.1m | ||||
D=105/125/900 | SC6= SC Board Mount | X=Customer Supplied |
