产品简介
产品描述

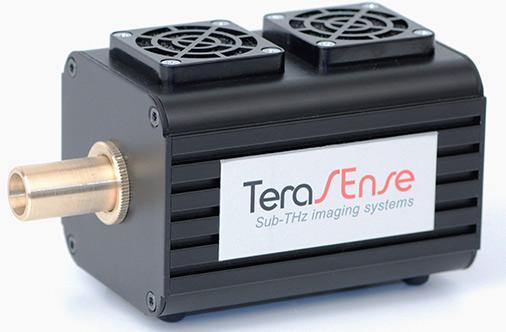

Terasense IMPATT雪崩二极管 是一类非常高效的微波和亚太赫兹波产生器件。其工作频率范围约为3-400GHz， *主要的优点是它们具有很高的输出功率和紧凑小巧的外形封装。 雪崩二极管具有非常窄的工作频率带宽，所以二极管内部尺寸必须根据相应的频率来设计。
产品特点
? 80-120GHz 频率范围
? 典型输出功率 10mW
? 结构紧凑性价比高
? 1 年保修期
? 可选波导型或喇叭天线
? 客户导向的解决方案
? 接受客户定制服务
应用领域
?太赫兹时域系统
?太赫兹源窗片
?中远红外气体探测
?科学实验室研究
?THZ实验光源
?太赫兹成像
IMPATT二极管参数规格：
IMPATT diode@100GHz | IMPATT diode @ 140 GHz | |
| 操作频率 | ≈100GHz | ≈140GHz |
| TTL调制 | 1us 上升或下降时间 | 1us上升或下降时间 |
高功率输出 | ≈80mW | ≈30mW |
| 圆锥喇叭天线/法兰 | 严格固定/WR-8 or WR-10 | 严格固定/WR-6 |
雪崩二极管技术参数： 可选项：
——频率范围：80-140GHz √ TTL 调制选项
——可用的*低输出功率：10mW √ 精确附加锥形角
——典型线宽：1MHz √ 高输出功率选项（＞50mW 射频功率输出）
——工作电压：15-16V
——工作电流：110-120mA
——输入功率：2W
订购信息:
| Model | Standard frequency(GHZ) | OutPut Power(mw) | Horn |
| TERASOURCE-100 | 100 | <10 | WR-10 |
| TERASOURCE-140 | 140 | <15 | WR-6 |
保养以及售后服务
保养：
IMPATT雪崩二极管表面除了简单的清洁处理以外，其他部件基本不需要维护。表面清洁只需用酒精棉轻微擦洗即可。禁止使用坚硬物品或腐蚀性液体擦洗以免对产品造成损坏。同事注意激光产品都属于光电敏感元件注意静电防护。
