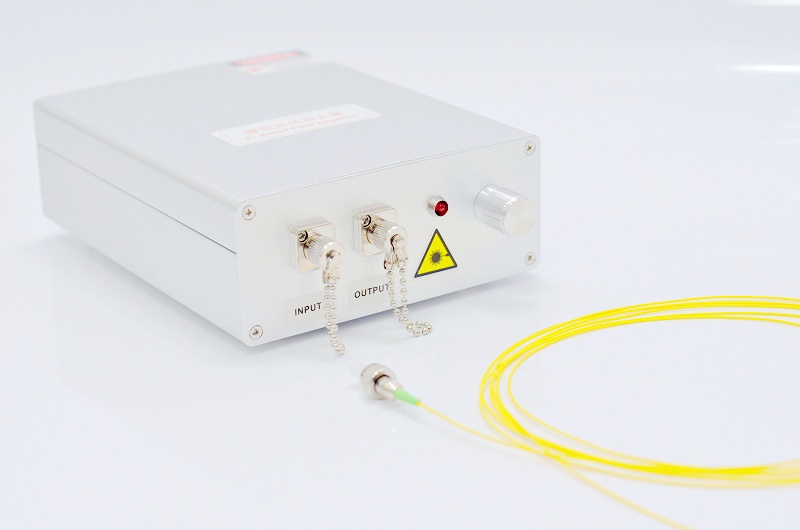

多波长增益平坦掺铒光纤放大器模块
Gain Flatness Erbium-doped Fiber Amplifier Module
多波长增益平坦掺铒光纤放大器模块(GFF EDFA Module)是专用于光纤通信系统的光纤放大器产品系列，具有多波长、增益平坦化，以及高增益和低噪声的优点，支持上位机软件控制，体积小巧便于集成，也可根据客户需要提供台式或机架式封装。
特性
ü 小型化模块设计
ü 宽工作波长范围
ü 高增益，增益平坦
ü 良好的温度适应性
应用
ü 光纤通信
ü 光纤传感
ü 光纤激光器
参数指标 | 单位 | *小值 | 典型值 | **值 | 备注 |
波长范围 | nm | 1530 | 1550 | 1560 | 波长范围可定制 |
预放大器 | 型号 MP-EDFA-PA-GF | ||||
输入光功率 | dBm | -32 | |||
输出光功率 | dBm | 14 | |||
增益 | dB | 25 | |||
功率放大器 | 型号 MP-EDFA-BA-GF | ||||
输入光功率 | dBm | -26 | |||
输出光功率 | dBm | 26 | |||
增益 | dB | 25 | |||
增益平坦度 | dB | 0.8 | 1.5 | ||
偏振相关增益 | dB | 0.5 | |||
偏振模色散 | ps | 0.5 | |||
输入/输出端隔离度 | dB | 40 | |||
噪声指数 | dB | 5 | 5.5 | ||
工作温度范围 | °C | -20 | +65 | ||
工作湿度范围 | % | 70 | |||
尾纤接头类型 | FC/APC适配器或定制 | ||||
输入输出尾纤类型 | 普通单模光纤 SMF-28e | ||||
供电方式 | V DC | +3.3或 +5V | 选配电源适配器 | ||
尺寸和电气接口 | mm | 150×125×20 (电气接口DB25)； 90×70×15 (电气接口30PIN) | 可选 160×120×55 (RS232接口) | ||
工作模式 | AGC(自动增益控制) | ||||
* 另可提供：
1.台式：48VDC或220VAC供电，含串口运行监控模块；
2.机架式：1U机箱，19/21'机箱可选，48VDC或220VAC供电，提供串口监控模块运行、状态指示灯接口；
订购信息
EDFA | 形式 | 工作波长 | 增益 | 输出功率 | 尾纤长度 | 连接头形式 |
… | M=模块 B=台式 R=机架式 | C = C - band L = L - band | 10=10dB 20=20dB 25=25dB | 10 = 10dBm 13= 13dBm 20 = 20dBm 23 = 23dBm 26 = 26dBm | 0=法兰 1 =1m2 =2m | 0=None1=FC/APC2=FC/PC3=SC/APC4=SC/PC5=ST 6=LC |
