产品简介

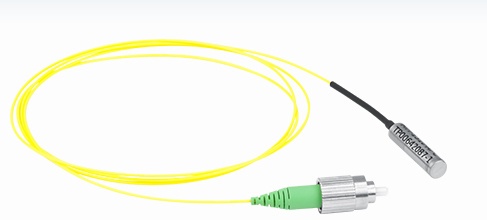

光纤镀膜全反射镜
üSM、PM或MM光纤后向反射镜
üFC/PC或FC/APC未镀膜接头
ü耐受功率高
指标参数
参数 | 单位 | 数值 |
工作波长 | nm | 1310、1480、1550 |
工作波长范围 | nm | ±30 |
**插损值 | dB | 0.5(Typ. 0.3) |
deg | 45 | |
deg | ±3 | |
**偏振相关损耗 | dB | 0.05 |
偏振模式色散 | ps | 0.05 |
承受功率 | mW | 500 |
光纤类型 | / | SMF-28e |
光纤长度 | m | 1或其他 |
承受拉力 | N | 5 |
封装尺寸 | mm | Φ4.5*15.5 |
工作温度 | ℃ | -5～+70 |
存储温度 | ℃ | -40～+85 |
应用举例：
光纤全反射镜用于掺铒光纤放大器的实例。其中，将一个光纤后向反射器置于一根掺饵光纤的末端，将光朝着入射光的方向反射回光纤中。用一个环形器直接将输入光和放大输出光导入其合适的光路中，这样一来信号光可以两次通过增益光纤，更有效吸收利用了放大器的增益。
图1.采用后向反射器和一个环形器的全光纤放大器
后向反射器的另一个实际应用为构建可调后向反射器，如图2 所示。下游后向反射器的反馈信号会引起一些器件的不稳定，如激光二极管等。通过采用一个可调后向反射器，就可以确定器件对后向反射的灵敏度。可调衰减器可以让用户对器件引入标准反射。通过分析后向反射效应，用户可以计算器件的噪声水平、误码率、失真等参数。
图2. 采用光纤后向反射器的光纤可调后向反射器
