产品简介

MEMSHigh Reliability Variable Optical Attenuator MEMS光功率可调衰减器

说明:

Microphotons的测试仪器仪表用MEMS VOA产品,使用MEMS 反射镜耦合光的入射和出射来达到衰减光功率。根据应用可以设计成常开和常闭两种情形:Dark或Bright。遵循Telcordia1221 and 1209可靠性标准,同时也遵循ROHS标准。通过优化整合MEMS芯片、光学和封装设计,产品具有更小外形结构、低的插入损耗、低的波长相关损耗、低的偏振相关损耗、高的重复性和可靠性等特性。特别针对测试仪器仪表应用高精度的需求,提供了独到的设计,以达到高瞬时稳定性和长时稳定性。

应用领域

? 高精度测试仪器仪表

? 掺饵光纤放大器中增益控制(EDFAs)

? WDM系统中的功率均衡

? 接收器保护

? 发射功率控制

适用标准

技术规格

光学性能

规格

备注

1

衰减器类型

Bright or Dark

Bright

Bright:不上电时为*小插损状态

Dark:不上电时为**衰减状态

2

波长范围

nm

1550

3

衰减范围

Min

dB

40

6.5V衰减大于40dB

4

插损

dB

0.6

不包含连接器

5

回损

dB

45

6

重复性(20dB

dB

0.03

7

稳定性(20dB/20Minute

dB

0.05

8

瞬时稳定性(30dB/1second

dB

0.015

9

偏振相关损耗(30dB

dB

0.4

10

温度相关损耗(20dB/10-40℃

dB

0.5

11

光功率

mw

500

电相关规格

规格

1

驱动电压

V

6.5VDC

可在整个电压区间内设定

2

功耗

mw

10

机械和结构

规格

1

光纤类型

SMF-28e

2

光纤长度

m

1.5

环境条件

条件

规格

*小

类型

**

单位

工作温度

-5

75

储存温度

-40

85

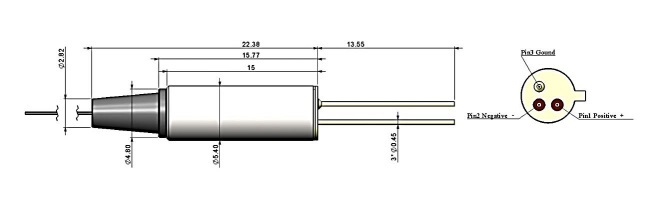

机械规格

尺寸图

订购信息;

MVOA-

E□

Type

Wavelength

Package

Fiber length

Connector

Fiber type:Corning SMF-28E

Drive Voltage

5v=E1

18V=E2

1310=13

1550=15

S+C+L=16

1310&1550=17

Special=0

Standard=0

Special=1

0.25m=1

0.5m=2

0.75m=3

1.0m=4

Special=0

None=0

FC/PC=1

FC/APC=2

SC/PC=3

ST/APC=4

Special=0

SMF-28E=1

Special=0

Bare fiber=1

900um loose fiber=9

Special=0

产品性能测试参数:
