1， 描述
TLLA-01DT 是筱晓光子专门针对TDLAS用户研发的一款集成控制锁相板；独特电路设计小巧的尺寸，是目前市面上真正的一款为可调谐半导体激光器吸收光谱（TDLAS）技术设计的锁相放大器及驱动器电路板。其主要功能如下：
(1) 正弦波叠加三角波的复合激光驱动，驱动电流**116mA
(2) 18位1MHz ADC采样
(3) 数字锁相放大器，带有1f和2f的正交解调
(4) 32倍可调增益电压放大器
(5) 激光二极管恒温系统（驱动激光器内置NTC和TEC）
2， 参数
特性 | Min | Max | 单位 | 注释 |
电源电压 | 21.6 | 26.4 | V | 24V典型 |
电源电流 | 0.1 | 0.4 | A | |
正弦波频率 | 20 | 50 | KHz | |
激光器电流 | 116 | mA | ||
激光器电压 | 2.5 | V | @80mA | |
NTC | 9.7 | 10.3 | Kohm | @25oC |
TEC电流 | -1 | 1 | A | |
模拟输入(峰-峰值) | 5 | V | 交流耦合 | |
模拟输出 | 0 | 2.5 | V |
3， 接口

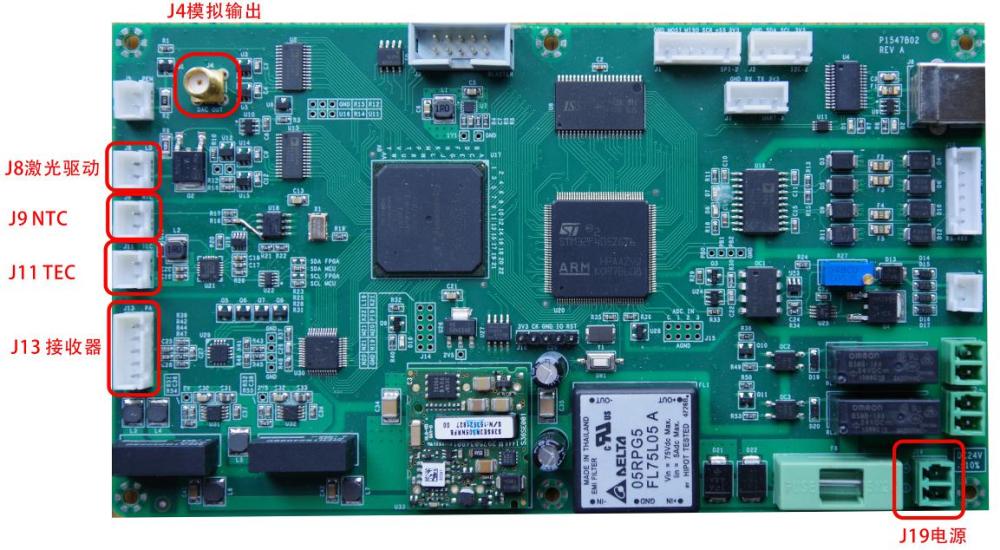

系统接口定义如下，引脚正负以表面丝印为准。
接口 | 标识 | 类型 | 注释 |
J19 | POWER | 电源输入 | DC24V电源输入 |
J4 | DAC OUT | 输出 | 模拟输出（1f锁相放大） |
J6 | 通信 | USB连接电脑 |
图片 | 接口 | 标识 | PIN | 类型 | 注释 |
J8 | LD | + | 输出 | LD+ | |
- | 输出 | LD- | |||
J9 | NTC | 1 | 输入 | NTC+/NTC | |
2 | 地 | NTC-/NTC | |||
J11 | TEC | - | 输出 | TEC- | |
+ | 输出 | TEC+ | |||
J13 | PA | +5V | 输出 | 可为前放供电+5V | |
GND | 地 | 信号地 | |||
IN | 输入 | 前放信号输入 | |||
GND | 地 | 信号地 | |||
-5V | 输出 | 可为前放供电-5V |
*上述接口为2.54mm间距
4， 典型应用
*Laser diode: Eblana EP1654-DM-TP39
5， 控制说明
以下以PuTTY为例说明通讯方法。打开PuTTY后，连接选择Serial，输入与设备管理器中一致的端口号，Speed中输入115200，点击open即可打开黑色的交互端口，通过键盘输入相关指令即可（Backspace按键无效）。正确输入命令后系统会有提示设置结果，错误会返回error信息。
具体命令如下，均以回车结束：
freq x | 设置正弦波频率(Hz)， x可为20000 ~ 50000 |
amp x | 设置正弦波幅度， x为1~16，以8开始测试为宜 |
bias x y z | 设置三角波的起点，终点和斜率，x=Istart(mA) * 500， y=Istop(mA) * 500， z为每0.128毫秒三角波的增量，取4-32，以16开始测试为宜。例如设置电流起点为40mA，终点为100mA，一次扫描240毫秒： bias 20000 50000 16 |
pgax | 设置放大器增益，可为1， 2， 4， 8， 16， 32， 64 |
temp | 取得当前激光器温度值 |
tecx | 设置温度目标控制值，x为摄氏温度值 |
save | 保存当前参数 |
start | 开始单次扫描，完成后将输出1f，2f，2f-i，2f-q的数字采样结果。 |
auto on | 开始自动后台运行，从J4输出1f解调波形 |
auto off | 停止自动后台运行。 |
