产品简介

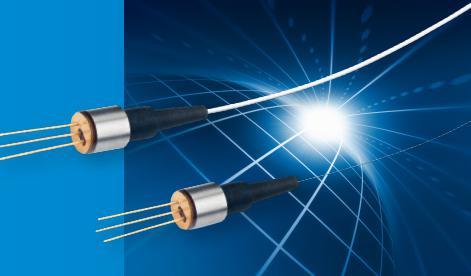

LAPD3050 InGaAs APD Module
LAPD 3050为采用3 PIN同轴密封封装的50um InGaAs APD。 APD通过单模尾纤耦合输出。 具有低噪声和过负荷能力的LAPD 3050同轴APD是OTDR，线路接收器和其他光电平检测/信号传输应用的理想选择。
产品特点
?InGaAs APD
?低暗电流
?高速2.5 GHz
?1000nm至1650nm的响应范围
?微型包装
?低背向反射
?符合RoHS标准
应用程序：
?OTDR接收机
?线路接收器
?长途传输
性能参数：（T=25℃）
参数 | 符号 | 测试条件 | Min | Typ | Max | Units |
有源区直径 | 50 | μm | ||||
工作波长 | λ | 1000 | 1550 | 1650 | nm | |
响应率 | R | λ= 1550nm， M = 10 | 7 | 9 | A/W | |
暗电流 | Id | M = 10 | 2 | nA | ||
击穿电压 | Vbr | Id= 10 uA | 50 | 70 | V | |
电容 | CT | f = 1 MHz， M> 3 | 1 | pF | ||
带宽 | f3dB | RL =50?， 3 < M < 10 | 2.5 | GHz | ||
**反向电流 | Ir | 2 | mA | |||
回波损耗 | ORL | -30 | dB | |||
工作温度范围 | Top | -40 | 85 | ℃ | ||
存储温度 | Tstg | -40 | 85 | ℃ | ||
订购信息
型号 | 光纤类型 | 标准光纤尺寸（um） |
LAPD 3050-SMR | SMF 28e | 9/125/245/900 |
封装图：
注1：标准长度：*小1米
尺寸：毫米
