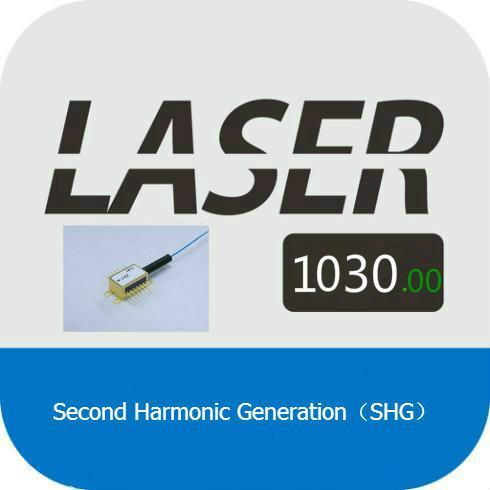

1030.0nm 高功率DFB激光器SHG种子源
（ CW=30mw，FC/APC）
l 630-2400nm DFB激光器专为TDLAS系统，SHG应用而设计。
l SUMITOMO原厂封装，全球顶尖激光器供应商。
l 保偏尾纤无需其他偏振控制就能直接与调制器相连接，输出激光束的偏振状态保持好。
l 应变多量子阱DFB激光二极管芯片集成了光隔离器，热电冷却器（TEC），热敏电阻和功率监测光电二极管，采用工业标准的14针蝶型封装。
l 该激光模块符合TelcordiaTM GR -468中电信要求，并采用ISOTM 9001认证生产线生产。
主要特征：
中心波长误差值±0.1nm
输出功率高达50mW
高边模抑制比（SMSR）
线宽＜3MHZ
RoHS标准封装
主要应用：
TDLAS
测试光源
Second Harmonic Generation(SHG)种子源
极限参数
参数 | 符号 | Min | Max. | 单位 |
储存温度 | Tstg | -40 | 85 | ℃ |
箱外工作温度 | Tc | -5 | 70 | ℃ |
LD反向电压 | Vr LD | - | 2 | V |
LD电流 | IfLD | - | 225 | mA |
LD工作温度 | TLD | 20 | 35 | ℃ |
PD反向电压 | Vr PD | - | 20 | V |
PD正向电流 | IfPD | - | 5 | mA |
TEC电流 | Itec | - | 1.6 | A |
TEC电压 | Vtec | - | 2.6 | V |
相对湿度 | RH | 0 | 85 | % |
光纤弯曲半斤 | - | 30 | - | mm |
光纤轴向拉力 | - | - | 9.8 | N |
焊接温度 | - | - | 10 | ℃ |
扭力 | - | - | 0.1 | Nm |
性能参数（Tc =25℃）
参数 | 符号 | Min | Typ. | Max | 单位 | 条件 |
输出功率 | Pf | mW | CW | |||
TLDFBAA81 | 30 | - | - | |||
TLDFBAA82 | 50 | - | - | |||
LD正向电流 | If | mA | 额定功率，CW | |||
TLDFBAA81 | - | - | 80 | |||
TLDFBAA82 | - | - | 150 | |||
LD工作温度 | TLD | - | 25 | - | ℃ | 额定功率，CW |
LD正向电压 | Vf | - | - | 1.8 | V | 额定功率，CW |
阈值电流 | Ith | - | 15 | 40 | mA | |
波长 | Lambda | nm | 额定功率，CW | |||
A81 | 1029.99 | 1030.00 | 1030.10 | |||
A82 | 1029.00 | 1030.00 | 1031.00 | |||
线宽 | △v | 3 | MHz | 额定功率，CW | ||
边模抑制比 | SMSR | 35 | 45 | - | dB | 额定功率，CW |
隔离度 | Iso | 30 | - | - | dB | |
相对强度噪声 | RIN | dB/Hz | 额定功率，CW OpRL<-25dB 100M | |||
TLDFBAA81 | - | - | -133 | |||
TLDFBAA82 | - | - | -138 | |||
监控电流 | Im | mA | 额定功率，CW Vrpd=5V | |||
TLDFBAA81 | 0.05 | - | 1 | |||
TLDFBAA82 | 0.1 | - | 2 | |||
背光电流 | Id | - | - | 100 | nA | Vrpd=5V |
循迹误差 | TE | -0.5 | - | 0.5 | dB | Im为常量 |
TEC电流 | Itec | - | - | 1.2 | A | Tc=70℃，CW |
TEC电压 | Vtec | - | - | 2.4 | V | Tc=70℃，CW |
热敏电阻常数B | B | - | 3900 | - | K | |
热敏阻抗 | R | 9.5 | - | 10.5 | kΩ | TLD=25℃ |
消光比 | Er | 20 | - | - | dB | 额定功率，CW |
封装图：
Pin脚图
Pin | 功能说明 | Pin | 功能说明 |
1 | 热敏电阻 | 8 | 外壳接地 |
2 | 热敏电阻 | 9 | 外壳接地 |
3 | LD - | 10 | 无连接 |
4 | 监控 + | 11 | LD阳极+ |
5 | 监控 - | 12 | LD阴极（RF） |
6 | TEC（+） | 13 | LD + /外壳接地 |
7 | TEC（-） | 14 | 无连接 |
尾纤性能参数
参数 | 性能 | 单位 |
光纤类型 | PM，SM | - |
标准长度 | Min.1000 | mm |
连接器类型 | FC/APC | - |
极化轴 | 慢轴 | - |
订购信息
TL-DFB-☆-A8▽-W□□□□-XX
☆ ：光输出功率
A：30mW
B：50mW
▽：波长偏差
1：±0.1nm
2：±1nm
3：±2nm
□ □□□：波长
1030：1030nm(保偏SHG泵浦种子源)
1053：1053nm(保偏SHG泵浦种子源)
1064：1064nm(保偏SHG泵浦种子源)
1070:1070nm(保偏SHG泵浦种子源)
1083：1083nm(保偏SHG泵浦种子源)
1120:1120nm(保偏SHG泵浦种子源)
1122:1122nm(保偏SHG泵浦种子源)
1180:1180nm(保偏SHG泵浦种子源)
1188:1188nm(保偏SHG泵浦种子源)
1312: 1312nm(HF)
1319:1319nm(保偏SHG泵浦种子源)
1342:1342nm(保偏SHG泵浦种子源)
1392:1392nm(H2O)
1394:1394nm(H2O)
1388.10:1388.10nm(H2O)
1398:1398nm(H2O)
1432:1432nm(保偏SHG泵浦种子源)
1426:1426nm(保偏SHG泵浦种子源)
1506.5:1506.5nm(保偏SHG泵浦种子源)
XX:光纤接头类型
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PA=PM Fiber+ FC/APC
PP=PM Fiber+ FC/PC
