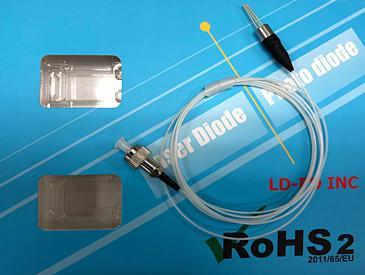

1064nm 20mW同轴封装单模光纤耦合激光器
描述：
LP-1064SM-FA-C系列同轴单模光纤耦合器激光器，是LD-PD推出的一种低成单模光纤耦合激光器。具有封装体积小，输出功率高等优点。我们的产品广泛应用于激光通讯，印刷打印激光医疗领域。
特点：
波长 1064nm
单模光纤
同轴封装
内置探测器
应用领域：
医疗领域
印刷打印
光纤激光器
产品参数：
Parameters | Value |
中心波长(nm) | 1060±5nm |
连续输出功率 (mw) | ＞20mw |
光谱宽度 | 0.5-2nm |
光纤纤芯 | 6um |
数值孔径NA | 0.12 |
光纤长度 | 0.8m |
连接头 | FC/APC |
工作电压 | 1.8-2.3V |
阈值电流 | 35mA |
**工作电流 | 200mA |
监测电流 | 0.5mA |
微分效率 | 0.9mw/mA |
PD反向耐压 | 30V |
封装类型 | 同轴封装 |
封装尺寸及引脚定义
1 | LD+ |
2 | LD-/PD+ |
3 | PD- |
极限参数
名称 | 参数符号 | 单位 | Min | Typ | Max | 测试条件 | |
壳体温度 | TOP | ℃ | -5 | 25 | 70 | ||
正向工作电压 | VR | V | 1.8 | 2 | 2.3 | ||
轴向拉力 | N | - | - | 5N | 3x10s | ||
侧向拉力 | N | - | - | 2.5N | 3x10s | ||
光纤弯曲半径 | 16mm | - | |||||
反向工作电压(LD) | VLD | V | - | - | 2 | HBM | |
焊接时间 | S | - | 10s | 260℃ | |||
存储温度 | TSTG | ℃ | -40 | - | +85 | 2000hr | |
工作温度 | TOP | ℃ | -55 | - | +125 | ||
相对湿度 | RH | 5% | - | 95% | Noncondensing | ||
注意事项
一．激光器工作时避免激光器直射眼镜和皮肤，即使很微弱的激光进入眼睛，经过眼睛的会聚作用，也可能造成严重的损伤。
二．激光器需要稳定的驱动电源，避免出现浪涌，瞬时反向电流反向电压不能超过极限值，否则会损坏元器件。
三．半导体激光器对温度比较敏感，在高温工作会降低转换效率，加速元器件老化，需要在充分散热或制冷的条件下使用。
四．激光器应在额定电流，额定功率下使用，输出功率过高会加速元器件老化。
五．激光器属于静电敏感器件，在运输，储存和使用中必须采取防静电措施。
六．激光器应存放或工作在干燥，通风的环境中，防止结露损坏激光器。
七．发光面（腔面）是激光器的关键部分之一，避免任何操作损伤到腔面，器件使用过程中应确保管芯不被污染并防止机械损伤。
八．光纤不可有大角度的弯折，弯曲直径要大于 300 倍光纤直径。
订购型号：
型号：LP-1064SM-FA-C
1064nm同轴单模光纤耦合激光器
单价：4000元/只
货期：2-3周
