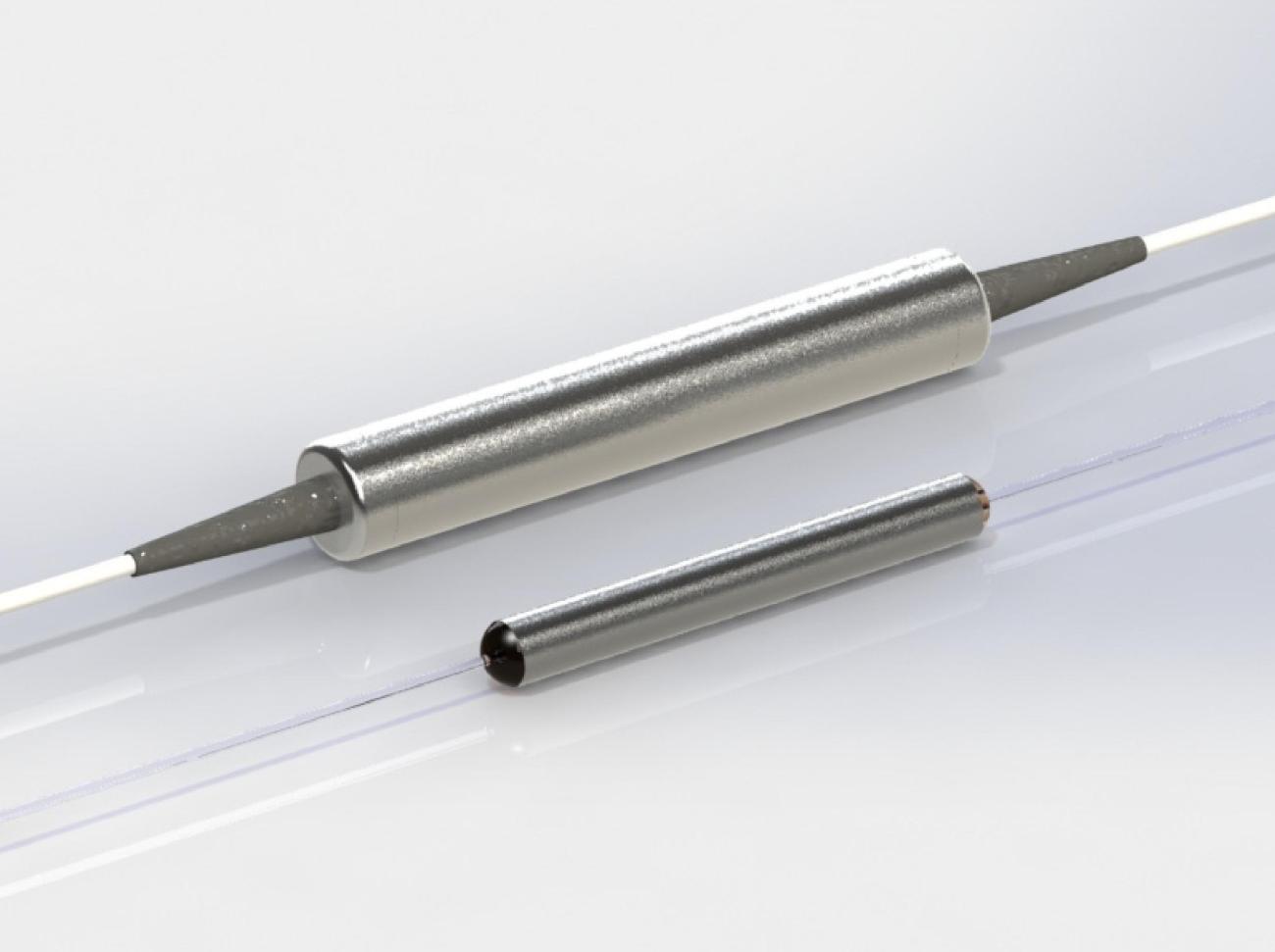

980/1550nm 1480/155nm单模拉锥光波分复用器WDM
描述：
筱晓光子的光通信的拉锥波分复用产品，它具有低损耗，低偏振相关损耗，宽工作波段和工作温度范围，光路无胶等优越性能，该系列产品可用于波分复用系统，光纤传感系统和光纤光学检测设备中。
特点：
工作波长范围宽 &温度范围广
低插入损耗
偏振相关损耗及偏振模色散小
具有极高的可靠性和稳定性
应用领域：
WDM 系统
光纤传感系统
光纤设备
光纤激光器
产品参数
Parameters | 单位 | Value | 备注 |
中心波长(nm) | nm | 980/1550 or 1480/1550 | 其他波长可以定制 |
插入损耗 | dB | ≤0.5 | 1550nm，30mw，DFB |
隔离度 | dB | ≥16 | @25摄氏度 |
工作带宽 | nm | ±20 | 全温：-40-+75℃ |
偏振相关损耗 | dB | ≤0.1dB | |
波长相关损耗 | dB | ≤0.2dB | |
光纤类型 | N/A | SMF-28E+ | 其他光纤类型可选 |
偏振膜色散 | Ps | ＜0.25 | |
偏振色散 | Ps | ＜0.05 | |
回波损耗（进光/出光） | dB | ＞55dB | |
**操作功率 | mW | 500 | |
工作温度 | ℃ | -5-70℃ | |
存储温度 | ℃ | -40-85℃ | |
测试光源 | 1550nm LD-PD台式光源 | ||
封装尺寸(mm) | 如下图 |
*.有所指标皆为未不含接头指标，切仅在以上波长，偏振态和温度下确保有效
**.指标若有更改，恕不另行通知。
包装尺寸：
订购型号：
NIR-WDM- W□□□□ -☆-△-XX
W□ □□□：Wavelength
9815:980/1550nm
1415:1480/1550nm
☆：Pigtail Length
05:0.5m
1：1m
10:10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 2mm Loose Tube
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APCSP=SMF-28E+ FC/PC
型号 | 单价 | 库存 | 描述 |
NIR-WDM-W9815-1-9-SA | RMB460 | 2 | 980/1550nm单模拉锥WDM，工作带宽：±20nm，插入损耗：≤0.5dB隔离度＞16dB，1米长尾纤，900um松套管，HI1060/SMF-28E光纤，FC/APC接头 |
NIR-WDM-W9815-1-9-SP | RMB460 | 2 | 980/1550nm单模拉锥WDM，工作带宽：±20nm，插入损耗：≤0.5dB隔离度＞16dB，1米长尾纤，900um松套管，HI1060/SMF-28E光纤，FC/PC接头 |
NIR-WDM-W1415-1-9-SA | RMB560 | 2 | 1480/1550nm单模拉锥WDM，工作带宽：±20nm，插入损耗：≤0.5dB隔离度＞16dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/APC接头 |
NIR-WDM-W1415-1-9-SP | RMB560 | 2 | 1480/1550nm单模拉锥WDM，工作带宽：±20nm，插入损耗：≤0.5dB隔离度＞16dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/PC接头 |
