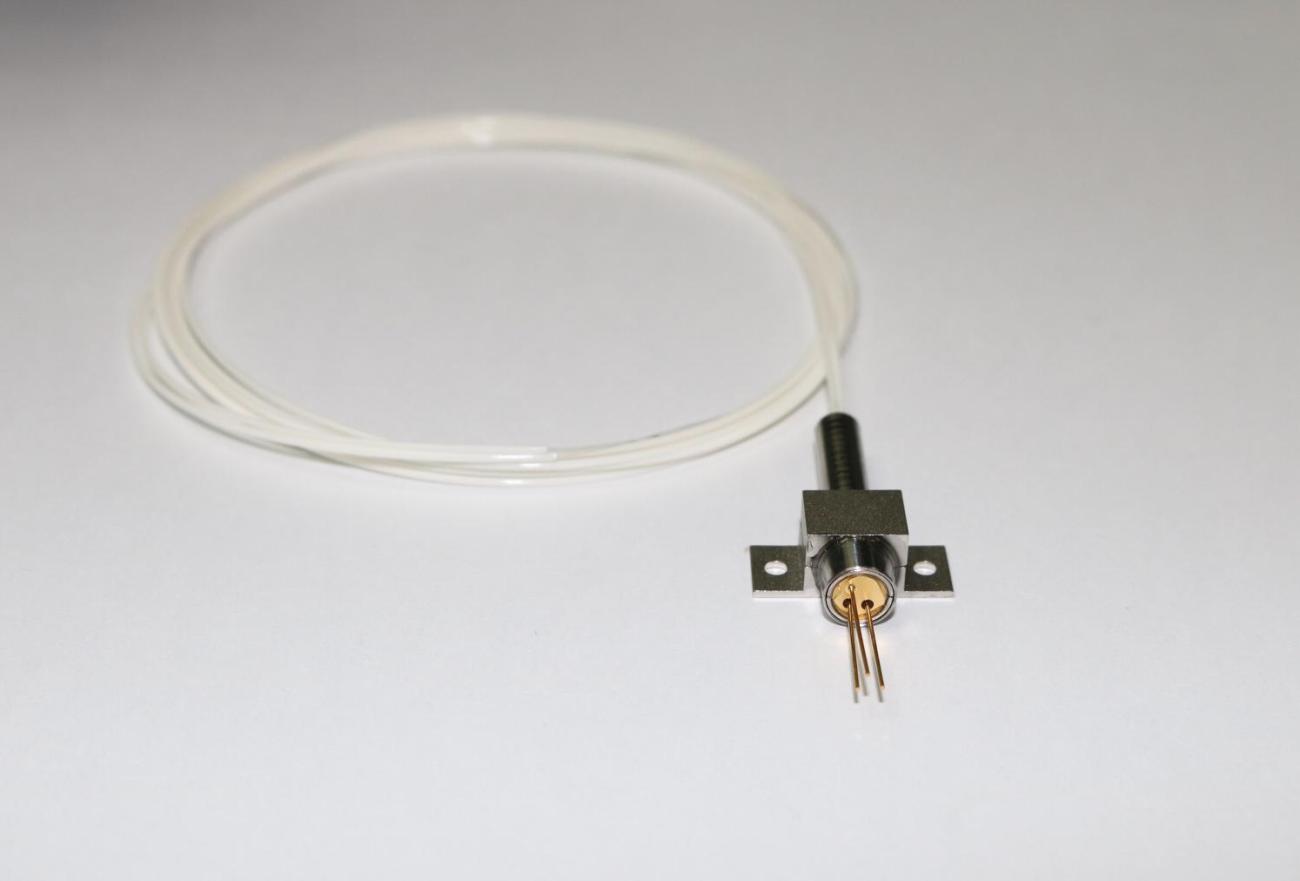

850nm多模MEMS可调衰减器

描述：

多模可调衰减器基于筱晓光子独特光学设计加工能力，我们的VOA具有能快递调节光衰减、尺寸小、低插损、低偏振相关损耗、高模式相关稳定性及高可靠性等特点，主要应用于多模传输网络、功率均衡、产品测试、相关仪器设备等。

特点：

工作波长范围宽 &温度范围广

低插入损耗

偏振相关损耗及偏振模色散小

具有极高的可靠性和稳定性

Telcordia GR-1221 & GR-1209

应用领域：

多模产品测试

多模传输网络

功率均衡

接收机保护

相关仪器设备

产品参数

*.有所指标皆为未不含接头指标，切仅在以上波长，偏振态和温度下确保有效

**.指标若有更改，恕不另行通知。

推荐应用：

在多模VOA后端接入一个5:95分束器，其中5%端口输出接多模PD，为监控

端，95%端口直接输出，为输出端。

通过监控端进行数据反算，控制输出电压，使输出端达到设定衰减值。

测试框图：

测试数据---衰减准确度

1. 横坐标为衰减值。

2. 纵坐标为：监控端推算衰减值与输出端实际衰减值差值。

推荐供电条件

1. 连续方波驱动，频率：5KHZ，波形：方波

2. 峰峰值：0-35V，占空比：50%

包装尺寸：

：

订购型号：

MEMS-VOA- W□□□□ -☆-△-XX

W□ □□□：Wavelength

850:850nm

1310:1310nm

1550:1550nm

1570:1570nm

1650:1650nm

☆：Pigtail Length

05:0.5m

1：1m

10:10m

△：Loose Tube

B:Bare Fiber

9:900um Loose Tube

20:2mm Loose Tube

30: 2mm Loose Tube

XX: Fiber and Connector Type

S5A=MM50/125+ FC/APCS5P=MM50/125+ FC/PC

S6A=MM62.5/125+ FC/APCS6P=MM62.5/125+ FC/PC
