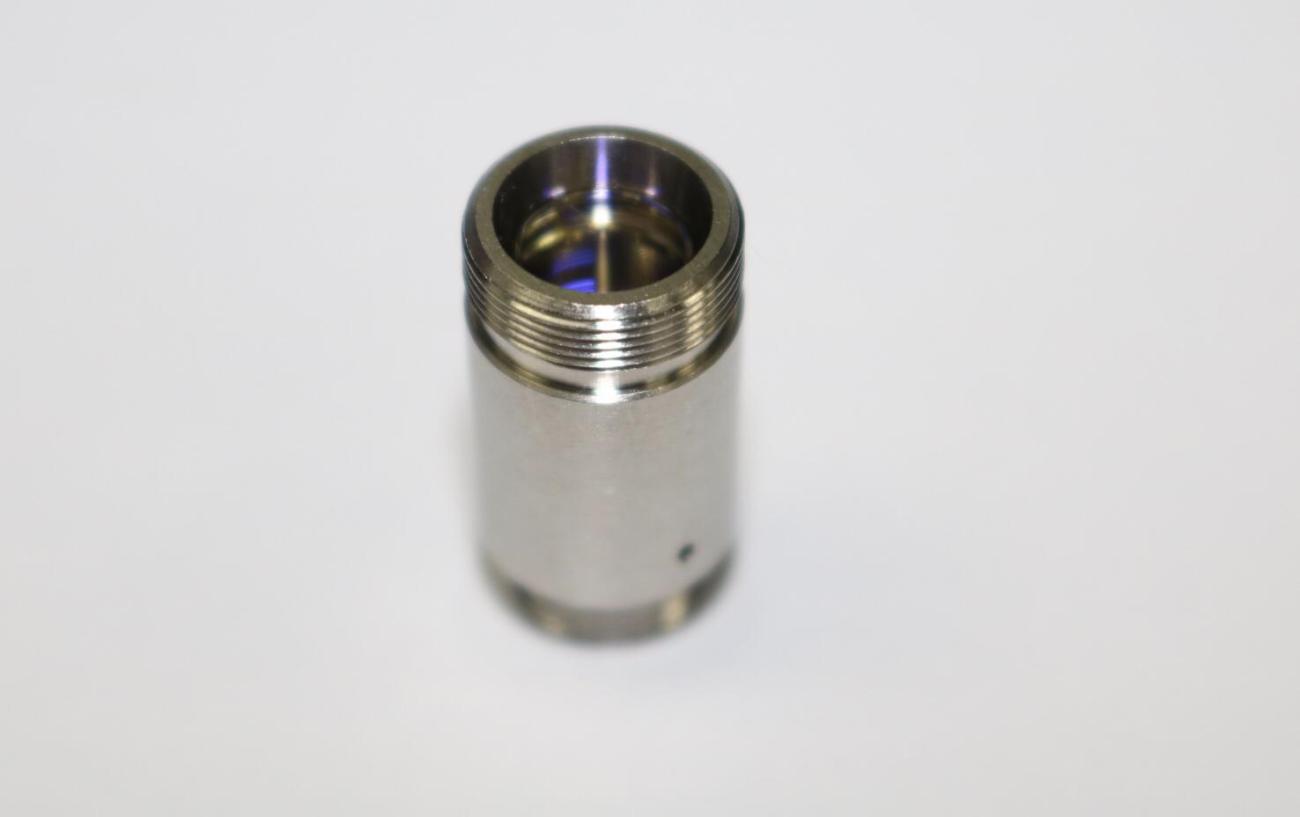

1550nm FC/APC光纤准直器
描述：
筱晓光子的光纤准直器经过预对准，用于准直从FC/APC接头光纤出射的光，并具有限制衍射的性能。这些光纤准直器没有运动部件，结构紧凑，方便集成到已有的装置中。因为非球面透镜会产生色差，所以有效焦距(EFL)与波长有关。设计波长是指与理想光束发散角对应的波长。有些设计波长下的准直器具有不同的准直光束直径。与特定的单模光纤跳线连接时，能够准直设计波长的光。此外，非球面透镜镀两面都镀有增透膜，**限度地减少表面反射(请查看增透膜曲线标签)。对于某些应用，准直器也能用于增透膜波长范围内的其它波长。请参考每种准直器的理论发散角曲线确定是否适合您的应用。这些准直器的工作稳定范围从-40°C到93°C。请注意，这些准直器不能在真空中使用。如需定制对准波长、工作温度或真空兼容性，我们定制。
特点：
光纤准直器，带FC/APC接头(2.2 mm宽键)，用于单模跳线
对准波长从405 nm到4.55 μm
根据波长不同，准直光束直径从0.63 mm到4.05 mm
每个准直器都经过出厂对准
简化光纤耦合探测系统
无磁不锈钢外壳兼容窄键和宽键FC/APC插头
应用领域：
光纤放大器
WDM & DWDM 系统
光纤设备
光纤激光器
产品参数
Parameters | 单位 | Value | 备注 |
中心波长(nm) | nm | 1550 or 1310 | 其他波长可以定制 |
插入损耗 | dB | ≤0.6 | 1550nm，30mw，DFB |
隔离度 | dB | ≥28 单级 | @25摄氏度 |
≥46 dB双级 | |||
隔离度 | dB | ≥20 | 全温：-40-+75℃ |
偏振相关损耗 | dB | ≤0.1dB | |
光纤类型 | N/A | SMF-28E+ | 其他光纤类型可选 |
偏振膜色散 | Ps | ＜0.25 | |
偏振色散 | Ps | ＜0.05 | |
回波损耗（进光/出光） | dB | ＞60/55dB | |
**操作功率 | mW | 500 | |
工作温度 | ℃ | -5-70℃ | |
存储温度 | ℃ | -40-85℃ | |
测试光源 | 1550nm LD-PD台式光源 | ||
封装尺寸(mm) | 如下图 |
*.有所指标皆为未不含接头指标，切仅在以上波长，偏振态和温度下确保有效
**.指标若有更改，恕不另行通知。
关于镀膜：
包装尺寸：
FC/APC尺寸
FC/PC尺寸
SMA尺寸
如何使用：
订购型号：
NIR-ISO- W□□□□-S○-P▽-☆-△-XX
W□ □□□：Wavelength
0980:980nm
0850:850nm
*****1064:1064nm
1310:1310nm
1550:1550nm
S○：Stage Numbers
11:单级隔离器
22: 双级隔离器
P▽：Package
1: Standard
2：Mini
☆：
Pigtail Length
05:0.5m
1：1m
10:10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 2mm Loose Tube
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APCSP=SMF-28E+ FC/PC
PA=PM Fiber+ FC/APCPP=PM Fiber+ FC/PC
型号 | 单价 | 库存 | 描述 |
NIR-ISO-W1550-S11-P1-1-9-SA | RMB360 | 2 | 1550nm单模单级光纤隔离器，标准尺寸，隔离度＞28dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/APC接头 |
NIR-ISO-W1550-S22-P1-1-9-SA | RMB560 | 2 | 1550nm单模双级光纤隔离器，标准尺寸，隔离度＞46dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/APC接头 |
NIR-ISO-W1550-S11-P1-1-9-PA | RMB560 | 2 | 1550nm保偏单级光纤隔离器，标准尺寸，隔离度＞28dB，1米长尾纤，900um松套管，PM1550光纤，FC/APC接头 |
NIR-ISO-W1550-S22-P1-1-9-PA | RMB860 | 2 | 1550nm保偏双级光纤隔离器，标准尺寸，隔离度＞46dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/APC接头 |
NIR-ISO-W1550-S11-P2-1-9-SA | RMB560 | 2 | 1550nm单模单级光纤隔离器，Mini尺寸，隔离度＞28dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/APC接头 |
NIR-ISO-W1550-S22-P2-1-9-SA | RMB660 | 2 | 1550nm单模双级光纤隔离器，Mini尺寸，隔离度＞46dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/APC接头 |
NIR-ISO-W1550-S11-P2-1-9-PA | RMB860 | 2 | 1550nm保偏单级光纤隔离器，Mini尺寸，隔离度＞28dB，1米长尾纤，900um松套管，PM1550光纤，FC/APC接头 |
NIR-ISO-W1550-S22-P2-1-9-PA | RMB960 | 2 | 1550nm保偏双级光纤隔离器，Mini尺寸，隔离度＞46dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/APC接头 |
NIR-ISO-W1310-S11-P1-1-9-SA | RMB360 | 2 | 1310nm单模单级光纤隔离器，标准尺寸，隔离度＞28dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/APC接头 |
NIR-ISO-W1310-S22-P1-1-9-SA | RMB560 | 2 | 1310nm单模双级光纤隔离器，标准尺寸，隔离度＞46dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/APC接头 |
NIR-ISO-W1310-S11-P1-1-9-PA | RMB560 | 2 | 1310nm保偏单级光纤隔离器，标准尺寸，隔离度＞28dB，1米长尾纤，900um松套管，PM1550光纤，FC/APC接头 |
NIR-ISO-W1310-S22-P1-1-9-PA | RMB860 | 2 | 1310nm保偏双级光纤隔离器，标准尺寸，隔离度＞46dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/APC接头 |
NIR-ISO-W1310-S11-P2-1-9-SA | RMB560 | 2 | 1310nm单模单级光纤隔离器，Mini尺寸，隔离度＞28dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/APC接头 |
NIR-ISO-W1310-S22-P2-1-9-SA | RMB660 | 2 | 1310nm单模双级光纤隔离器，Mini尺寸，隔离度＞46dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/APC接头 |
NIR-ISO-W1310-S11-P2-1-9-PA | RMB860 | 2 | 1310nm保偏单级光纤隔离器，Mini尺寸，隔离度＞28dB，1米长尾纤，900um松套管，PM1550光纤，FC/APC接头 |
NIR-ISO-W1310-S22-P2-1-9-PA | RMB960 | 2 | 1310nm保偏双级光纤隔离器，Mini尺寸，隔离度＞46dB，1米长尾纤，900um松套管，SMF-28E光纤，FC/APC接头 |
