安立高精度光谱分析
产品描述：

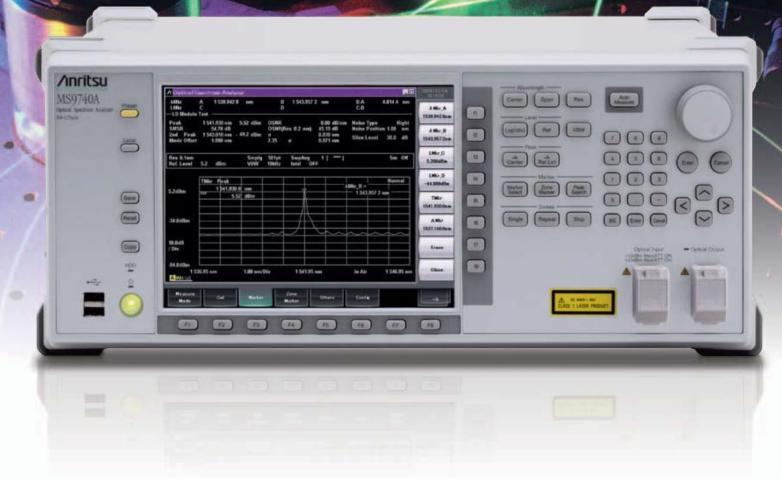

MS9740A是一台覆盖600nm到1750nm的台式光谱分析仪，它提供高性能光分辨率和高速测量以支持元件和器件生产商的需求。波形数据可以在0.2s内测量并发送给外部控制设备—这个速度是安立以前型号的5倍。光谱分析仪MS9740A减少了从波形扫描到数据转发给外部控制设备总的时间，使分析过程简单化，能提供高性价比和更高的产能。
产品特点
· 0.2秒以下/5nm的测试速度、缩短对光有源器件解析的时间。
· 配备专门针对光有源器件评价用的应用软件。
· 非常好的性价比
· 60dB以下的动态范围性能 (距离峰值波长0.4nm的地方)
· 30pm的*小分辨率带宽
· 一台对应SM光纤、MM光纤
· 低功耗（75V A）、重量轻(15kg以下)
产品参数：
技术指标 | 详细参数 | ||
MS9740A | MS9740A-009 | ||
适用光纤 | 10μm/ 125μm 单模光纤(ITU-T G.652)， 50μm/ 125μm多模光纤 | 10μm/ 125μm 单模光纤(ITU-T G.652)， 50μm/ 125μm 多模光纤， 62.5μm/ 125μm 多模光纤 | |
光连接器 | 用户可更换的FC， SC， ST， DIN | ||
测试波长范围 | 600nm ～ 1750nm | ||
波长精度 | ±20pm (1520nm ～ 1620nm， 分辨率: 0.03 ～ 0.2nm)*1， *2±100 pm (1520nm ～ 1620nm，分辨率: 0.5，1.0nm)*1， *2 | ±50 pm (1530 nm ～ 1570 nm，分辨率: 0.07 ～ 0.2 nm)*3， *4±100 pm (1530 nm ～ 1570 nm，分辨率: 0.5， 1.0 nm)*3， *4 | |
波长分辨率 | 0.03， 0.05， 0.07， 0.1， 0.2， 0.5， 1.0nm (RBW: 光滤波器的3dB带宽) | 0.07， 0.1， 0.2， 0.5， 1.0 nm (RBW: 光滤波器的3dB带宽) | |
**输入光功率 | +23 dBm (光衰减器: 开) | ||
动态范围 | 高动态范围: 60dB (距离峰值波长0.4nm的地方)普通动态范围: 58dB (距离峰值波长0.4nm的地方)[分辨率: 0.05nm， 1550nm， 光衰减器: 关， 20 ～ 30℃] | 高动态范围: 60dB (距离峰值波长0.5nm的地方)普通动态范围: 58dB (距离峰值波长0.5nm的地方)[分辨率: 0.07nm， 1550nm， 光衰减器: 关， 20 ～ 30℃] | |
扫描 | 波长扫描宽度: 0.2nm ～ 1200nm， 0nm扫描速度: ≦0.2sec. (扫描宽度 5nm)，[分辨率: 0.1nm， VBW=10kHz， 普通动态范围模式， 中心波长 1550nm， 扫描开始波长到截止波长， 无光输入， 采样点: ≤501] | ||
尺寸?重量 | 426 (W) x 177 (H) x 350 (D) mm (不包括保护装置)， ≦15.0kg (不含选件) | ||
*1: 使用单模光纤(ITU-T G.652)、开机预热（预热时，进行扫描宽度100nm以上、VBW=10kHz以上的重复扫描）2小时后，自动光轴定位后，恒定的室温
*2: 内置波长校正用光源选件、实施波长校正Wl cal (ref)后、恒定的室温
测量前至少预热仪表2小时，进行扫描宽度≥100nm， VBW=10kHz的重复扫描
*3: 自动光轴定位后完成波长校准（Wl Cal），使仪表在恒定温度下，除非另有说明。使用回波损耗大于40dB的单模光纤(ITU-T G.652)或多模光纤(50 μm/125 μm)或者回波损耗大于38dB的多模光纤(62.5 μm/125 μm)。
*4: 内置波长校正用光源选件，波长校准Wl Cal (Ref)后，单模光纤
面板
典型应用案例：
窄带滤波器测试
EDFA应用分析
WDM应用分析
光芯片以及激光器分析
光收发测试
订购型号：
MS9740A 名称：光谱分析仪参数：600-1750nm，多模光纤接口，波长精度：±20pm，动态范围：＞70dB，光回损：＞35dB，FC接口
