1x2/2x2 488/532/633nm保偏光纤耦合器
产品描述
RGB-PMFBC-W0488 RGB系列保偏光纤耦合器基于我司保偏光纤熔融拉锥机IPCS-5000-P研制生产出来的一款用于可见光波段分光的耦合器，性能优良，可以覆盖整个波段（460-2200nm），保偏耦合器使用熊猫型Fujikura保偏光纤制造，因此它们可在光沿着光纤慢轴发射时维持较高偏振消光比(PER)。筱晓光子的光学保偏元器件默认对准方式为慢轴对准1，我们的保偏耦合器具有高消光比，并且能在-40 °C到85 °C的较宽温度范围上工作。

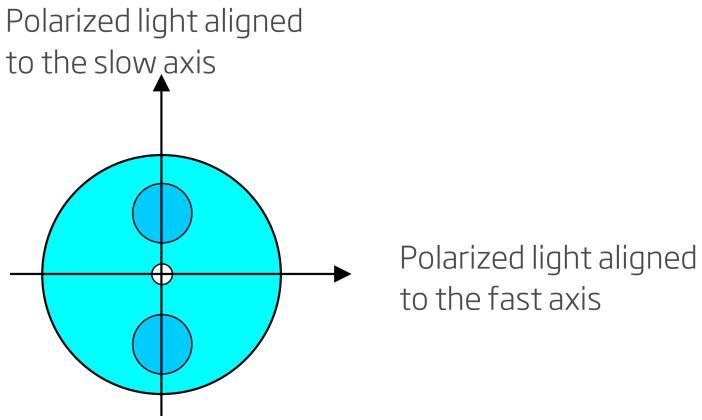

慢轴的定义
产品特点
熔融光纤耦合器，用于460-2200nm
50:50、75:25、90:10或99:1的耦合比
双向耦合(任一端都可用作输入端)
2.0 mm窄键FC/PC或FC/APC接头
每个宽带耦合器附带各自的测试报告
应用领域
保偏光纤放大器
光纤陀螺仪
光学传感器.
技术参数
结构 | 单位 | 1×2/2×2 | |||
类型 | Polarization-Maintaining Fiber optic Coupler(PMFBC) | ||||
工作波长 | nm | 488/632/633 | |||
工作带宽 | nm | ±15 | |||
MAX插入损耗 | 50/50 | % | 4.0/4.0 | ||
30/70 | % | 5.75/2.10 | |||
10/90 | % | 11.60/1.00 | |||
5/95 | % | 14.80/0.80 | |||
2/98 | % | 18.50/0.45 | |||
1/99 | % | 22.00/0.40 | |||
消光比 | dB | CR>5% | ≥18.00 | ||
5%≥CR>1% | ≥15.00 | ||||
回波损耗 | dB | ≥50.00 | |||
方向性 | dB | ≥55.00 | |||
工作温度 | Deg. | -5-75 | |||
存储温度 | Deg. | -40-85 | |||
光纤长度 | m | 1.00±0.10 | |||
光纤类型 | Panda PM Fiber | ||||
光纤直径 | um | 250 | 900 | 900/2000/3000 | |
封装尺寸 | mm | 3×54 | 3×70 | 90×16×10 | |
注： 1.所有的测试结果并不包含接头，加接头差损增加0.3dB
2 .更好的参数或者其他需求我们可以接受定制
单点数据测试1X2，50:50，488nm保偏光纤耦合器（FP激光器 中心波长488nm，谱宽：30nm 2.5mw保偏激光器测试为例）
488nm PM FP Laser diode | 慢轴对准 |
RGB-PMFBC – W0488-S1-CR5050-1-9-PA-35T 黑色port@0488nm | RGB-PMFBC – W0488-S1-CR5050-1-9-PA-35T 白色port@0488nm |
订购型号：
RGB-PMFBC - W□□□□-S○-CR▽-☆-△-XX-□□
W□ □□□：Wavelength
0488:0488nm
1392:1392nm
1512:1512nm
1532:1532nm
*****
1550:1550nm
1650-1650nm
1742:1742nm
S○：Port Structure
12:1x2
22:2x2
CR▽：
0199: 1:99
1090: 10:90
2575:25:75
5050: 50:50
☆：
Pigtail Length
05:0.5m
1：1m
10:10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 2mm Loose Tube
XX: Fiber and Connector Type
PA=PM Fiber+ FC/APCPP=PM Fiber+ FC/PC
□□：Package
35T: Tube 3×35
70T: Tube 3x70
M:Module 90×16×10
型号 | 单价 | 库存 | 描述 |
RGB-PMFBC – W0488-S1-CR5050-1-9-PA-70T | RMB11000 | 2 | 488nm1x2保偏光纤耦合器，工作波段：488nm，1x2，分光比：50:50，1米长尾纤，900um松套管，PM460光纤，FC/APC接头 尺寸：3x70mm |
RGB-PMFBC – W0488-S2-CR5050-1-9-PA-35T | RMB12500 | 2 | 0488nm 2x2保偏光纤耦合器，工作波段：0488nm，2x2，分光比：50:50，1米长尾纤，900um松套管，PM460光纤，FC/APC接头尺寸：3x35mm |
RGB-PMFBC – W0488-S1-CR2575-1-9-PA-M | RMB11000 | 2 | 0488nm1x2保偏光纤耦合器，工作波段：0488nm，1x2，分光比：25:75，1米长尾纤，900um松套管，PM460光纤，FC/APC接头 模块尺寸：90×16×10mm |
RGB-PMFBC – W0488-S2-CR2575-1-9-PA-M | RMB12500 | 2 | 0488nm 2x2保偏光纤耦合器，工作波段：0488nm，2x2，分光比：25:75，1米长尾纤，900um松套管，PM460光纤，FC/APC接头 模块尺寸：90×16×10mm |
