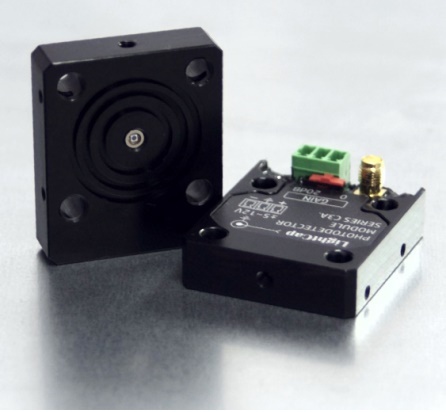

LightCap C3A系列.兼容30毫米笼式系统的光电检测模块
描述：
C3A系列光电检测模块将光电二极管，放大电路和电源调理电路集成在一个小型化的模块内。不仅适用于各种实验室光学系统的搭建，也适用于在用户产品中进行集成。模块安装方便，并可实现光路的密封。模块可使用宽范围正负电源进行工作，模块内部含有线性整流电路以降低输入噪声并提高信噪比。
系列内可选不同的类型、尺寸和速度的光电二极管，诸如Si或InGaAs。 采用1 mm2 硅光电二极管的模块典型输出特性为 ±3V， 0~25MHz (正负5V电源时)。
特点:
尺寸小巧
4个φ6mm通孔实现同轴安装
可实现光密和气密
多种传感器选择
可切换的20dB增益
宽电源输入: ±5至±20V
应用领域：
Q调制激光器监控
锁模激光器输出监控
微弱可见光探测器
安装举例:
通过导杆接入30mm笼式光学系统，用侧面的顶丝紧固 | 平面安装时，建议采用两个 φ6mm销和两个M6螺钉，需要气密性时采用O型圈 |
顶部的M4螺纹用于固定常规光学支杆 | 输入输出连接如下图所示 |
光电探测器 C3A-S1010参数
项目 | 数值 |
光电探测器 | Si探测器 |
光敏面大小 | φ1.2mm (1.1 mm2) |
光学窗口 | Plane borosilicate glass |
响应波长范围 | 320 – 1100nm |
峰值波长 | 960nm |
灵敏度 | 0.45A/W @660nm0.55A/W @830nm |
方向性 | ±60o |
NEP | 6*10-15 W/Hz1/2 |
工作带宽 | 0 ~ 25MHz |
跨阻增益 | 50k V/A @ 0dB Gain 500k V/A@20dB Gain |
输出电压范围 | 0~+3V (into Hi-Z) 0~+1.5V (into 50Ω) |
输出阻抗 | 50Ω |
输入工作电压 | V+: +5 ~ +20V V- : -5 ~ -20V |
工作温度 | 10~50 oC |
**压力差 | ±50kPa |
响应光谱:
激光测试环境举例
普通白炽灯光探测（850nm） | 示波器电压信号显示 |
633nm稳频窄线宽红光测试 | 示波器电压信号显示 |
1064nm DFB激光器测试 |
光电探测器 C3A-S1010尺寸图
建议安装孔径:
使用两个导向轨精确定位传感器。请使用四个 M6 螺钉固定住位置。
(All dimensions in mm)
订购型号：C3A-S1010名称：SI硅光电探测器模块 单价：3150元/只 交货期：现货
