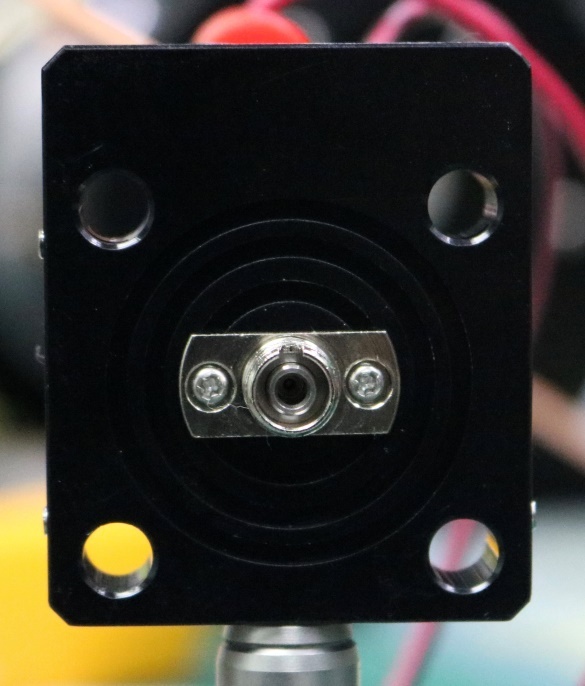

C3A-I1700FA系列带法兰接口的InGaAS光电探测器模块
产品描述：
C3A-I1700FA系列光电检测模块将光电二极管，放大电路和电源调理电路集成在一个小型化的模块内。不仅适用于各种实验室光学系统的搭建，也适用于在用户产品中进行集成。模块安装方便，并可实现光路的密封。模块可使用宽范围正负电源进行工作，模块内部含有线性整流电路以降低输入噪声并提高信噪比。
系列内可选不同的类型、尺寸和速度的光电二极管，诸如Si或InGaAs。 采用1 mm2 硅光电二极管的模块典型输出特性为 ±3V， 0~25MHz (正负5V电源时)。
产品特点
? 尺寸小巧
? 4个φ6mm通孔实现同轴安装
? 可实现光密和气密
? 多种传感器选择
? 可切换的20dB增益
? 宽电源输入: ±5至±20V
应用领域
? Q调制激光器监控
? 锁模激光器输出监控
? 微弱可见光探测器
安装举例
光电探测器C3A-I1700FA参数
规格属性 | 数值 |
光电探测器 | InGaAS铟镓砷探测器 |
光敏面大小 | Φ100um |
光学窗口 | Plane borosilicate glass |
响应波长范围 | 900-1700nm |
峰值波长 | 1550nm |
灵敏度 | 0.85A/W @1310nm 0.95A/W @1550nm |
方向性 | ±10o |
NEP | 6*10-15 W/Hz1/2 |
工作带宽 | 1.5GHZ |
跨阻增益 | 50k V/A @ 0dB Gain 500k V/A @20dB Gain |
输出电压范围 | 0~+3V (into Hi-Z) 0~+1.5V (into 50Ω) |
输出阻抗 | 50Ω |
输入工作电压 | V+: +5 ~ +20V V- : -5 ~ -20V |
工作温度 | 10~50 oC |
**压力差 | ±50kPa |
响应光谱
光电探测器C3A-I1700FA尺寸图
建议安装孔径
使用两个导向轨精确定位传感器。请使用四个 M6 螺钉固定住位置。
(All dimensions in mm)
