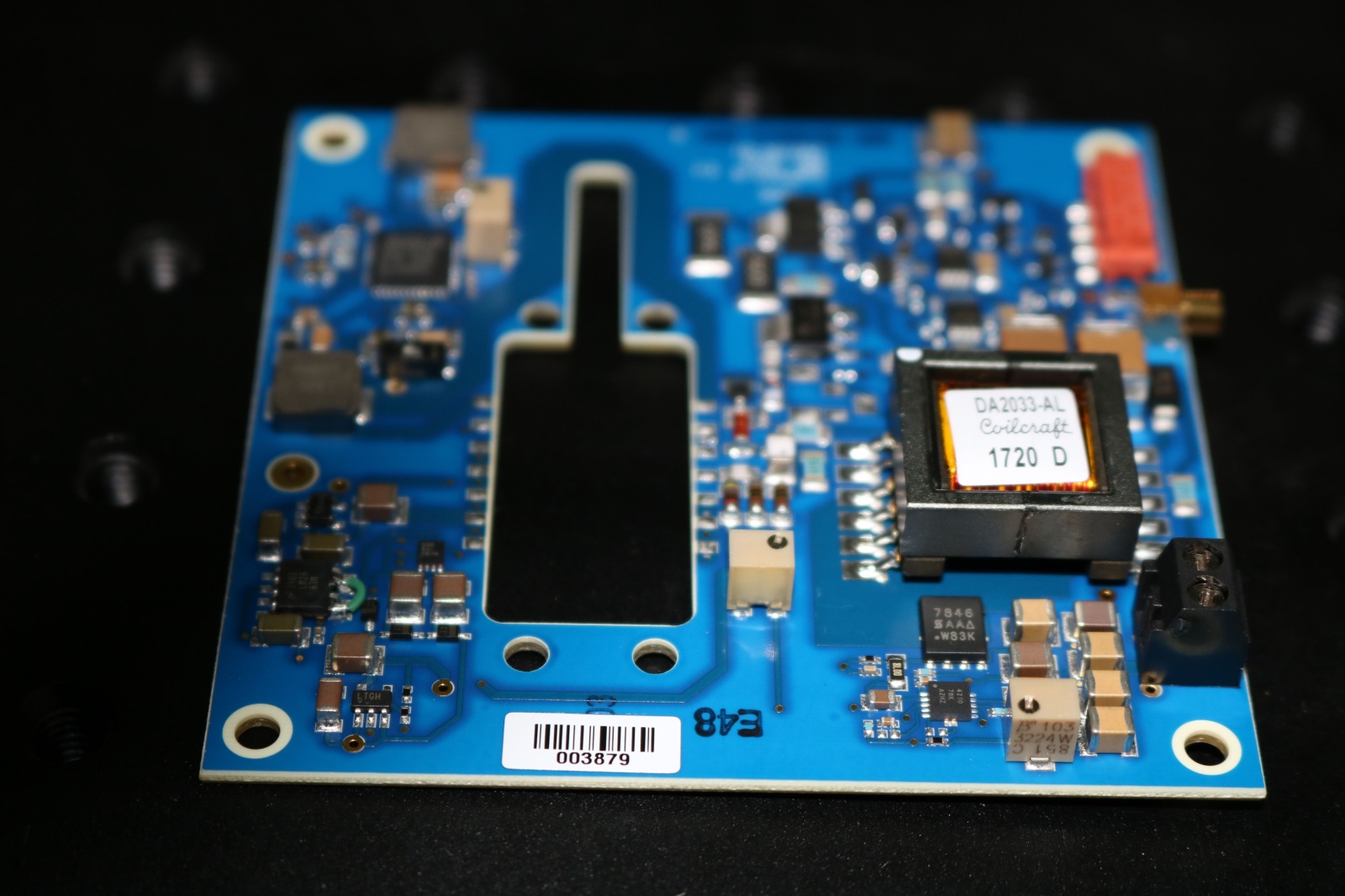

超短脉冲种子激光器驱动板
产品描述
AMI-766型短脉冲种子激光器驱动是14pin蝶形封装激光器模块驱动的理想选择，适用于脉冲宽度小于1ns的应用。应用包括材料加工，时间分辨光谱，LIDAR等。驱动电路由单个5V电源提供。所有其他所需的电压都通过高效转换电源在电路板上产生。驱动器提供一个双向比例-积分-微分控制器（PID）热电冷却器控制器（TEC），其电流为3A，电压为4.2V。
产品特点
?可调节脉宽<250ps至1ns
?输出电流高达1.1A
?符合电压高达3.0V
?重复频率高达1MHz
?板载TEC控制器
?5.0V DC输入
?结构紧凑2.9.”x3.0”x0.5”
应用领域
? 超短脉冲激光器
? 驱动电路
产品参数
性能参数 | Min. | Typ. | Max. | 单位 |
输入 | ||||
电源 | 4.75 | 5.0 | 5.25 | VDC |
电流 | - | 0.330 | 2.5 | A |
触发（阻抗50?） | 3.85 | 一 | 5.0 | V |
输出 | ||||
电流 | 0.4 | 一 | 1.1 | A |
电压 | 1.2 | 一 | 3.0 | V |
脉宽 | 0.150 | 一 | 1.0 | Ns |
重复速率 | 单脉冲 | 一 | 1.0 | MHZ |
上升时间（光学） | 一 | 100 | 一 | ps |
TEC电流 | 0 | 1.80 | 一 | A |
TEC电压 | 0 | 3.14 | - | V |
温度 | ||||
工作温度 | 0 | 一 | +50 | °C |
储存温度 | -20 | 一 | +70 | °C |
湿度 | <95％非冷凝 | 一 | ||
保护 | 当激光二极管裸片温度超出TEC设定点±1?C时，驱动禁用 | |||
一 | 电源超过**功耗时，禁用驱动。 | |||
连接 | ||||
一 | 2pin接线端子（Molex 39257-0002） | |||
一 | 8pin TE 微配连接器（188275-8） | |||
一 | MMCX微同轴连接器 | |||
尺寸 | 2.9’’x3.09”x0.52’’ | |||
热量 | 板载TEC控制器将根据需要提供加热和冷却以保持所需的工作点。热敏电阻和TE冷却器都在激光二极管封装中（不包括）。客户可能需要在高耗散条件下提供热聚集和/或强制空气进行散热。 | |||
激光输出曲线
引脚定义
I/O 引脚输出 | |||
JP1 | |||
PIN | 功能 | PIN | 功能 |
1 | 使能位 | 5 | 保留 - N / C |
2 | GND | 6 | GND |
3 | 温度故障 | 7 | 保留 - N / C |
4 | GND | 8 | GND |
兼容激光器引脚 | |||
Pin | 功能 | Pin | 功能 |
1 | TEC+ | 8 | N/C |
2 | 热敏电阻 | 9 | N/C |
3 | BFM阳极 | 10 | LD阳极 |
4 | BFM阴极 | 11 | LD阴极 |
5 | 热敏电阻 | 12 | N/C |
6 | N/C | 13 | 接地 |
7 | N/C | 14 | TEC- |
包装尺寸
