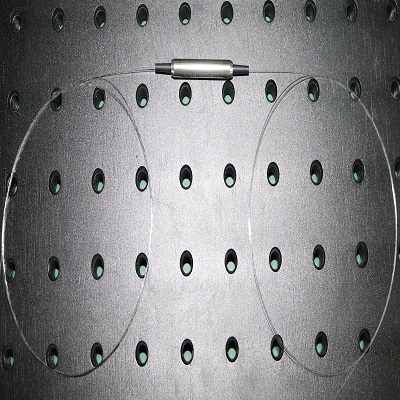

1520nm保偏光纤3端口带通滤波器
产品描述
筱晓光子的光纤滤波器采用特殊的光纤结构，从不同波长的光波中选出或滤除特定波长光波的光器件。我们可以根据用户需要提供不同光功率版本的滤波器件，可用在密集波分复用光纤通信、频分复用光纤通信、光谱测试、光纤传感器、光纤激光器和光纤放大器等领域。如需定制中心波长、工作温度或特定的工作带宽，我们定制。
产品特点
? 宽通带范围
? 低插入损耗
? 高通道隔离度
? 稳定工作特性
应用领域
? 光纤放大器
? WDM & DWDM 系统
? 光纤设备
? 光纤激光器
产品参数
参数属性 | 单位 | 参数值 | 备注 |
中心波长(nm) | nm | 1520/1520/1560/1580 | 其他波长可以定制 |
插入损耗 | dB | ≤0.6 | 1550nm，30mw，DFB |
3dB通带带宽 | nm | 20 | @25摄氏度 |
反射波长 | nm | 1450-CWL-15@CWL+15-1650 | 全温：-40-+75℃ |
*小消光比 | dB | 20 | |
光纤类型 | N/A | 250um PM1550 | 其他光纤类型可选 |
**反射带宽@25dB | nm | 30 | 一 |
光纤接头类型 | None或者FC/APC | 一 | |
回波损耗（进光/出光） | dB | ＞60/55dB | 一 |
**操作功率 | mW | 2000 | 一 |
工作温度 | ℃ | -5-70℃ | 一 |
存储温度 | ℃ | -40-85℃ | 一 |
测试光源 | 1550nm LD-PD台式光源 | 一 | |
封装尺寸(mm) | 如下图 | 一 |
备注：*.有所指标皆为未不含接头指标，切记仅在以上波长，偏振态和温度下确保有效
**.指标若有更改，恕不另行通知。
包装尺寸
订购型号
NIR-BPF-W□□□□-B○-P▽-☆-△-XX
W□□□□：Wavelength
1520:1520nm
1550:15500nm
*****1560:1560nm
1580:1580nm
B○: 3dB带通宽度
20:20nm
P▽: Package
1: Standard
2:Mini
☆: Pigtail Length
05: 0.5m
1:1m
10: 10m
△：Loose Tube
B:Bare Fiber
9:900um Loose Tube
20:2mm Loose Tube
30: 2mm Loose Tube
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APCSP=SMF-28E+ FC/PC
PA=PM Fiber+ FC/APCPP=PM Fiber+ FC/PC
PN=PM Fiber+ none
