InGaAs光电平衡探测器
产品描述

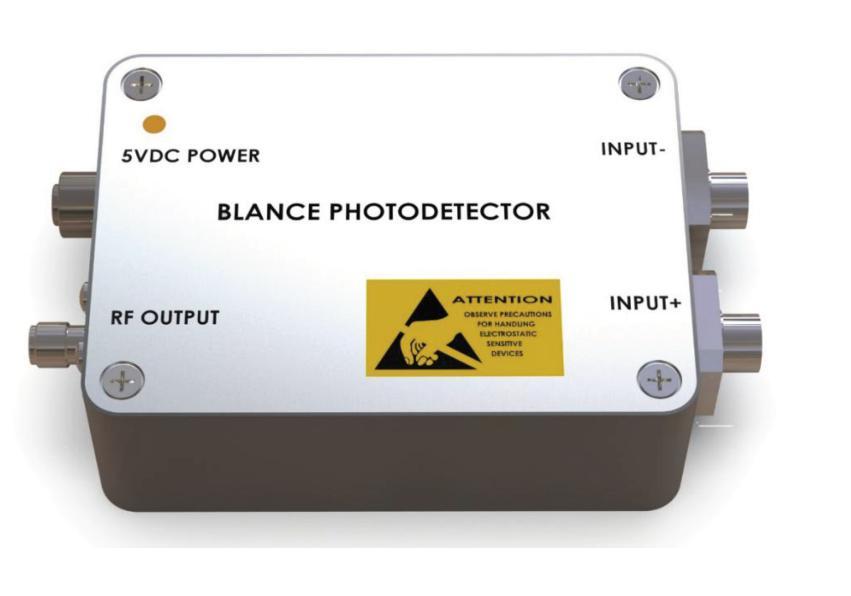

C3A-I1700LA1高速低噪声光电平衡探测模块集成了两个匹配的超低噪声模拟PIN探测器、低噪声宽带跨阻放大器以及超低噪声电源。具有高增益、高灵敏度、高带宽、低噪声、高共模抑制比等特点，可以有效的减少信号的共模噪声，提高系统的信噪比。
产品特点
? 噪声低
? 高增益
? 高带宽
? 结构紧凑
? 内置低噪隔离电源
应用领域
? 分布式光纤传感
? 激光测风雷达
? 光学相干层析
? 光谱测量
? ns 级光脉冲探测
产品参数
产品型号 | BPD-100M-A | BPD-200M-A | BPD-350M-A | BPD-800M-A | BPD-1.6G-A | 单位 |
探测器类型 | InGaAs | |||||
波长 | 800~1700 | 800~1700 | 800~1700 | 800~1700 | 800~1700 | nm |
带宽 | DC-100M | DC-200M | DC-350M | AC-800M | AC-1.6G | MHZ |
探测器响应度 | 0.95@1550nm | 0.95@1550nm | 0.95@1550nm | 0.95@1550nm | 0.95@1550nm | A/W |
跨阻增益 | 60k(30可选) | 30k(60k可选) | 30k(60k可选) | 30k/700 | 30k/700 | V/A |
饱和输入光功率 | 100 | 150 | 150 | 150/2000 | 150/2000 | μW |
NEP | 5 | 5 | 5 | 9 | 9 | pW/Sqrt(Hz) |
输出阻抗 | 50 | 50 | 50 | 50 | 50 | Ω |
输出耦合方式 | DC/AC | DC/AC | DC/AC | AC | AC | |
供电电压 | 5 | 5 | 5 | 12 | 12 | V |
供电电流 | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | 0.5(max) | A |
光学输入 | FC/APC | FC/APC | FC/APC | FC/APC | FC/APC | |
射频输出 | SMA | SMA | SMA | SMA | SMA | |
外形尺寸 | 75*55*25 | 75*55*25 | 75*55*25 | 75*55*25 | 75*55*25 | mm |
相关测试数据
与国外Thorlabs公司产品底噪对标测试
底噪10mVpp
200MHz拍频信号（示波器数据）
典型应用领域
相干探测分布式光纤传感
光纤上PZT振动点解调相位（1KHz）
订购型号：
BPD-100M-A BPD-200M-A BPD-350M-A BPD-800M-A BPD-1.6G-A
