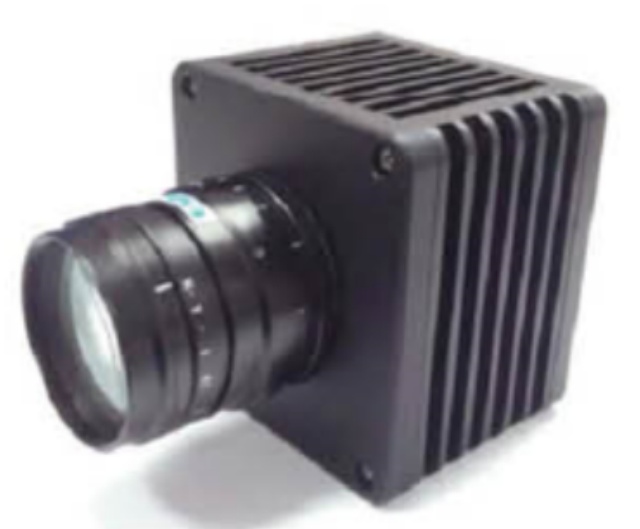

MP3821S型InGaAs焦平面相机采用320 x 256 InGaAs焦平面探测器，工作波长在0.9～1.7μm近红外波段，穿透雾霾能力强，覆盖军用特征激光波长，可用于监视侦察、目标与伪装识别、安防检查、主动式激光探测、激光照明成像等。此外，该波段还覆盖大气夜辉光谱主要成分，在浅制冷工作条件下，可用于全天候海防监测、微光夜视等。
主要特点
●光谱响应波段0.9～1.7μm/0.4～1.7μm
●成像器件工作温度可控
●16位A/D采样
●高低增益可选、曝光时间自适应控制
●相机结构一体化热设计，自然对流散热
应用方向
●监视侦察
●目标与伪装识别
●安防检查
●激光照明成像
●微光夜视成像
探测器面阵规格
性能描述 | |
器件类型 | InGaAs PIN |
阵列规模 | 320x 256 |
像元大小 | 30μmx 30μm |
光敏面大小 | 9.6mm x 7.68m |
光窗 | 石英光窗 |
制冷器 | 内置一级TEC制冷器 |
主要性能指标(Tc=223°C )
特性参数 | 参数指标 |
工作波长 | 0.9～1.7μm/0.4～1.7 μm |
有效像元率 | ≥99%[1] |
峰值探测率 | ≥5E+12 cm.Hz1/2/W |
信噪比 | ≥65db(高增益) |
输出帧频 | ≤25Hz[2] |
曝光时间 | 50us～500ms[3] |
[1]有效像元响应输出为平均像元响应输出50% ~ 150%。
[2]当曝光时间≤40ms时，输出帧频=25Hz;当曝光时间≥40ms时，输出帧频=1/曝光时间。
[3]当相机设定为手动增益时，才可调节曝光时间。
****额定值
参数 | 额定值 | 单位 |
工作温度范围Tc | -20～+50 | °C |
贮存温度范围TSTG | -35 ～+65 | °C |
**功耗P | 6 | W |
静电放电敏感度ESD | 1000～2000 | V |
质量可靠性保证
●产品执行GJB8121-2013《半导体光电组件通用规范》相关要求。
封装外形结构与尺寸(单位: mm )
相机接口
●光学接口: C-Mount
●电源输入: +12V
●电源输入接口类型: GX16-2
●数据输出类型: USB
●数据输出接口类型: USB-B
●外触发接口: SMA
接口编号 | 功能 |
1 | GX16-2:电源输入 |
2 | SMA:外同步信号输入 |
3 | USB-B:数据输出 |
