描述：

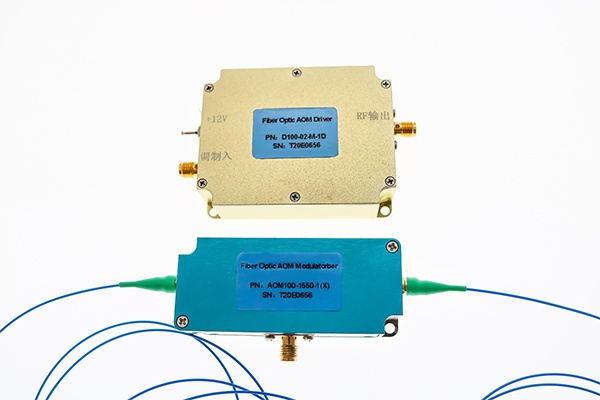

Microphotons的声光调制器由于其调制消光比高、承受功率高等优点，广泛应用于光纤传感领域。本产品专门针对于光纤传感的应用需求开发，具有体积小、功耗低（＜1W）、上升时间快（12ns）、调制脉冲形状好（过冲小）、脉冲重复性好（重复周期抖动小）等优点，而且可以将调制器和驱动器一体化封装，便于系统集成，可广泛应用于φ -OTDR、BOTDR、OFDR等各种需要脉冲调制的光纤传感系统中。
特点：
● 体积小
● 功耗低（＜500mW）
● 上升时间快（12ns）
● 调制脉冲形状好（过冲小）
● 脉冲重复性好（重复周期抖动小）
应用领域：
光纤传感
激光雷达
BOTDA
产品参数
参数 | 单位 | 型号 | ||
AOM100-1550-1(X) | AOM150-1550-1(X) | AOM200-1550-1(X) | ||
材料 | - | 氧化碲 | ||
波长 | nm | 1550 | ||
承受激光功率 | W | ≤0.5 | ||
承受脉冲激光峰值功率 | kW | ≤1（5W定制） | ||
插入损耗 | dB | ≤3 | ≤4 | ≤5 |
消光比 | dB | ≥50 | ||
偏振消光比（适用于保偏器件） | dB | ≥20 | ||
电压驻波比 | 1 | ≤1.2:1 | ||
光脉冲上升时间 | ns | 40 | 20 | 12 |
工作频率 | MHz | 100 | 150 | 200 |
光纤类型 | - | 单模或保偏 | ||
光纤连接头 | - | FC/APC | ||
外形结构 | - | 图A | ||
驱动器 | D100-02-M-1D | D150-02-M-1D | D200-02-M-1D | |
驱动器：
参数 | 单位 | 型号 | ||
D100-02-M-1D | D150-02-M-1D | D200-02-M-1D | ||
工作频率 | MHz | 100 | 150 | 200 |
驱动功率 | W | ≤2.5 | ≤3 | ≤3 |
电脉冲上升时间 | ns | ≤20 | ≤15 | ≤7.5 |
电源开关比 | dB | ≥55 | ||
电源电压（DC） | V | 24 | ||
谐波抑制 | dBc | ≥25 | ||
调制方式 | - | TTL | ||
输出阻抗 | Ω | 50 | ||
外形结构 | - | 图B | ||
测试系统图
（RIO的窄线宽激光器，1550nm PM 声光调制器 ，EOT 2.5G光电探测器）
调制曲线：
信号发生器施加在AOM上的调制信号：
示波器显示探测器输出的电压信号
包装尺寸：
订购型号：
型号 | 单价 | 库存 | 描述 |
AOM100-1550-1(X) | RMB16500 | 2 | 1550nm保偏声光调制器 材料：氧化碲 波长：1550 nm 承受激光功率：≤0.5 W 承受脉冲激光峰值功率：≤1 kW（5W定制） 插入损耗：≤3 dB 消光比PPER:≥50 dB 偏振消光比 :≥20 dB 电压驻波比:≤1.2:1 |
